Middenwand Scharnier

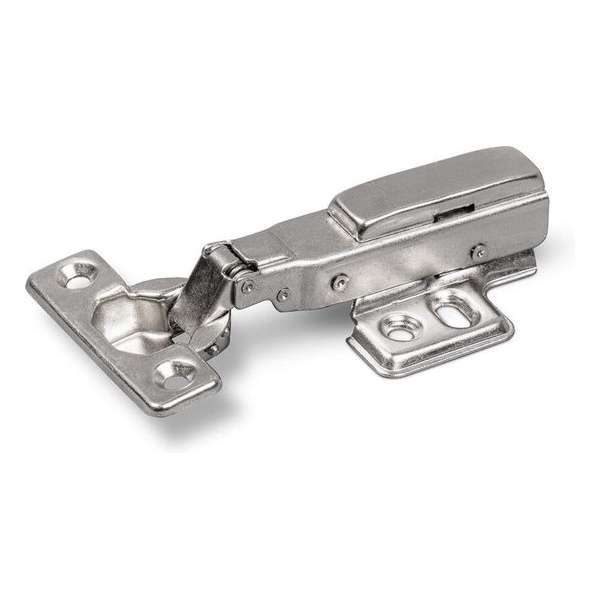

Dit softclose scharnier is een goede en goedkope scharnier. Dit is een voorliggend scharnier met een openingshoek van 95 graden.

Vindt u het lawaai van kastdeuren die dicht vallen ook zo vervelend? Met dit scharnier heeft u door de demping hier geen last meer van. De demping zorgt ervoor dat het scharnier de deur tijdens het sluiten opvangt en zachtjes dicht trekt.

Montage

De potmaat van dit scharnier is 26mm en de boordiepte minimaal 10,5mm. Het scharnier gemakkelijk af te stellen door middel van sleufgaten.

De meeste mensen gebruiken de standaard montageplaat met een waarde D=0. Mocht u wel een montageplaatje nodig hebben dan kunt u hieronder het verband zien tussen het montageplaatje (D), de overligging en de boorafstand (C). Let wel op dat u langere schroeven nodig heeft wanneer u een dikkere montageplaat gebruikt.

Stel, je hebt een wand met een dikte van 18mm, je montageplaatje heeft een waarde D=0 en je wilt dat er een kier van 1mm zit tussen beide deuren. (K=1). In dit geval moet de waarde van de overligging de helft zijn van de dikte van de wand (18 / 2 = 9) – de helft van de kier, k (1 / 2 = 0,5). De overligging is dus: 9 – 0,5 = 8,5mm. In dit geval is de afstand van het potgat vanaf de rand, C=6mm.

Overligging C=3 C=4 C=5 C=6 C=7 D=0 5,5 6,5 7,5 8,5 9,5 D=3 2,5 3,5 4,5 5,5 6,5 D=5 0,5 1,5 2,5 3,5 4,5

C: potafstand 3–7mm P: boordiepte pot ≥10,5mm X: potdiameter 26mm Y: boorafstand 38mm L: Lengte 37mm B: Afstand gaten bodemplaat 32mm

Doormiddel van de stelschroeven is het mogelijk om de scharnier na het bevestigen nog af te stellen zodat de kastdeur netjes recht hangt.
